Главная / Ремонт и сервис / Шноркеля на квадроцикле своими руками на примере Stels 500K 13 Ноября 2012

Рассмотрим один из вариантов установки шноркелей на квадроцикл Stels 500K, сделанный одним из его владельцев:

Наглядно видно что твориться в вариаторе без шноркелей

фото ремня на всякий случай

намазываем герметиком крышку вариатора для исключения попадания воды

далее берём крышку воздушного фильтра и делаем следующее

Вырезаем из мягкого пластика кусок чтоб он перекрывал все отверстия

герметим

герметим и стык крышки с корпусом по краю

параллельно выводим сапуны наверх к рулю и багажнику (редуктора, карб, картерные газы) используя простые шланги нужного диаметра

сапуны делаем с запасом (чёрные шланги над радиатором потом обрежем по месту)

плетём змею из патрубков



там где шноркель проходит близко к ГБЦ обкеиваем его скотчем из фольги (строительный рынок рулит)

собираем все назад и трубы которые находятся на виду обматываем изолентой (по желанию)

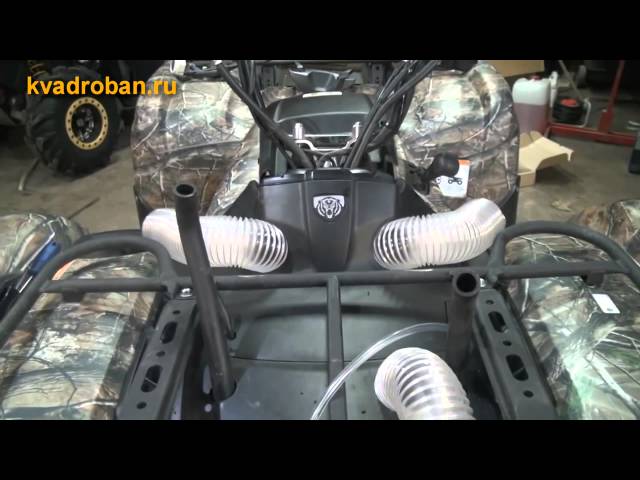

Вуаля. Вот и готово:)

Огромное спасибо Fedos за его идею вывода шноркелей на на квадроцикле
